Teleslyngeforstærker TFST12DL
- DoubleLoop - op til 140m2
|
NewCord Audio's forstærkerserie TFM7MF er teleslyngeforstærkere, som er
beregnet til kontinuerlig drift i anlæg efter seneste
normer (DS/EN 60118-4:2015 400mA/m).
DL står for DoubleLoop, som er et dobbelt teleslyngesystem. Korrekt indjusteret betyder det en meget ensartet feltstyrkedækning indenfor teleslyngeområdet. Udenfor slyngen vil der være en stor feltstyrkedæmpning lig med reduktion af overhøring til andre nært liggende teleslynger. DoubleLoop princippet benytter sig af 2 fasekoblede teleslyngeforstærkere. Slyngerne lægges i et specielt mønster baseret på lokale forhold. Indjustering/indkøring skal foretages med feltstyrkemåler, f.eks. NewCord Audio's FMT3.
Udarbejdelse af teleslyngelægningstegninger med skyldig hensyntagen til korrekt frekvenslinearitet samt optimal impedans- og effekttilpasning af slyngen - således at unødigt effekttab undgås - kan mod beregning foretages af NewCord Audio. Dette gælder også for indkøring/indjustering samt målerapport.
For at undgå at slyngens selvinduktion har for stor negativ virkning på den
øverste grænsefrekvens i slyngen samt at kabelsamlinger medfører for store tab
sat i relation til lave slyngeimpedanser, er alle forstærkere hos NewCord Audio
dimensioneret efter en belastningsimpedans på 1Ω jvnf. ”Beregninger og måling af
feltstyrken for teleslyngeanlæg”, Laboratoriet for Teknisk-Audiologisk
Forskning, Stig C. Dalsgaard 1972.
NewCord Audio’s teleslyngeforstærkeres teleslyngestrøm opgives derfor ved
en belastning på 1Ω. Desuden opgives den maximale slyngestrøm som effektivværdi
(RMS). Til beregning af feltstyrken giver disse værdier det mest realistiske
resultat.
Balanceret udgang.
Teleslyngeforstærkeren forsynet med et særligt
forforstærkermodul udviklet til teleslynge. Leveres normalt med Line indgang. Dette modul sørger for at signalniveauet til effektforstærkeren altid er på max. til fuld udstyring uden klipning.
Effektforstærkermodulerne er forsynet med SCART stik for sammenkobling af flere teleslyngeforstærkere. Normalt kobles teleslynge forforstærkerens
indgang til et linieniveau på en mixerpult i højttaleranlægget.
|
 |
|

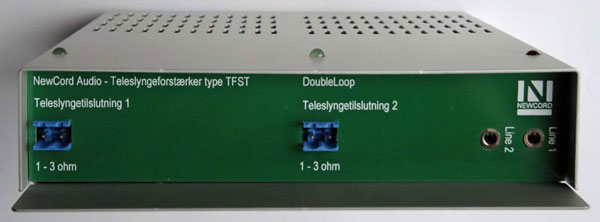

Teleslyngeforstærker type TFST12DL |
|
Tekniske specifikationer: |
|
Dækningsareal: |
140m2, max. længde af mindste side: 10m |
|
Slyngestrøm: |
2 x 4,0A rms/5,6A peak max. ved 1Ω. |
|
Belastningsimpedans: |
1 - 3 Ω, Balanceret udgang. Hver forstærker. |
|
Frekvensområde: |
80 -7.000 Hz -3dB |
|
Line 1 (Radio) følsomhed: |
100 mV/47 kΩ. (Signal 60mV til 2,5V) |
|
Line 2 (TV-Video) følsomhed: |
100 mV/47 kΩ. (Signal 60mV til 2,5V) |
|
Signal/støjforhold: |
bedre end 80 dB |
|
Forvrængning: |
mindre end 0,5%/1 KHz |
|
AGC regulering: |
30 dB, max.
signalniveauændring <1,5 dB |
|
Nettilslutning: |
230V 50/60 Hz 70W max. Ekstern unit. |
|
Mål: |
175/200 x 160 x 35 mm. Al-kabinet |
|
|
TFST12 DL,
pris excl. moms og fragt d.kr. 3.695,-- |
